Освоение методов вакуумного нанесения покрытий: секреты раскрыты

27 февраля, 2025

Вакуумное покрытие — это передовая технология, которая играет решающую роль в различных отраслях промышленности. Понимание принципов, лежащих в основе этого процесса, необходимо для тех, кто стремится использовать его преимущества. От улучшения смазывающей способности вакуумных покрытий до создания отдельно стоящих конструкций, технологии вакуумного покрытия предлагают широкий спектр применения. Будь то полупроводниковая промышленность или производство инструментов для суровых условий, универсальность вакуумного покрытия не имеет себе равных. Осаждая слои различных материалов в вакуумной среде, такие методы вакуумного покрытия, как физическое осаждение из паровой фазы и химическое осаждение из паровой фазы, произвели революцию в осаждении тонких пленок. Оставайтесь с нами, чтобы глубже погрузиться в увлекательный мир вакуумного покрытия.

Что такое вакуумное покрытие?

Вакуумное покрытие, также называемое тонкопленочным осаждением, представляет собой бережный процесс, выполняемый в вакуумной камере. Эта специальная настройка важна для получения хорошего качества и однородности покрытия. В этом процессе тонкий и ровный слой материала покрытия наносится на поверхность подложки, которая является основным материалом.

Вакуумная среда играет ключевую роль, поскольку она уменьшает количество молекул газа, которые могут нарушить процесс нанесения покрытия. При более низком атмосферном давлении обеспечивается лучший контроль во время нанесения покрытия. Это приводит к более гладкой, более ровной и более качественной тонкой пленке. Вакуумное покрытие используется для улучшения нескольких характеристик подложки, таких как ее прочность, внешний вид и полезность.

Как работает вакуумное покрытие: наука, лежащая в основе процесса

Успех вакуумного покрытия зависит от поддержания строго контролируемой среды в вакуумной камере. Создавая среду низкого давления, процесс минимизирует присутствие загрязняющих веществ и позволяет точно наносить тонкие пленки.

Ниже приведено описание типичных этапов процесса вакуумного покрытия:

Испарение материала: Материал покрытия (металл, керамика или полимер) нагревается до температуры, при которой он испаряется, переходя в газообразное состояние. Это можно сделать различными методами, такими как резистивный нагрев или нагрев электронным лучом, в зависимости от свойств материала.
Транспортировка испаряемого материала: После испарения материал перемещается в вакуумной среде к подложке. Отсутствие сопротивления воздуха в вакууме позволяет материалу перемещаться без рассеивания или потери импульса, обеспечивая равномерное осаждение на подложке.
Конденсация на подложке: Достигнув подложки, испаренный материал конденсируется и прилипает к поверхности, образуя тонкое, равномерное покрытие. Скорость осаждения контролируется для обеспечения желаемой толщины и качества пленки.
Обработка после осаждения: в некоторых случаях для повышения прочности сцепления покрытия, улучшения его свойств или изменения его структуры применяются дополнительные виды обработки, такие как ионная бомбардировка или отжиг.

Успех всего процесса во многом зависит от поддержания правильных условий внутри вакуумной камеры, а вакуумный насос играет ключевую роль в достижении и поддержании этих условий.

Виды методов вакуумного покрытия

Одним из популярных методов вакуумного покрытия является физическое осаждение из паровой фазы (PVD). В этой технике тонкие пленки изготавливаются путем термического испарения или распыления внутри вакуумной камеры. Другим распространенным методом является химическое осаждение из паровой фазы (CVD). Этот процесс использует химический прекурсор для осаждения твердой пленки на поверхность в вакуумной среде. Эти методы полезны во многих отраслях промышленности, включая полупроводниковую, аэрокосмическую и медицинскую. Они могут создавать подробные покрытия со специфическими свойствами.

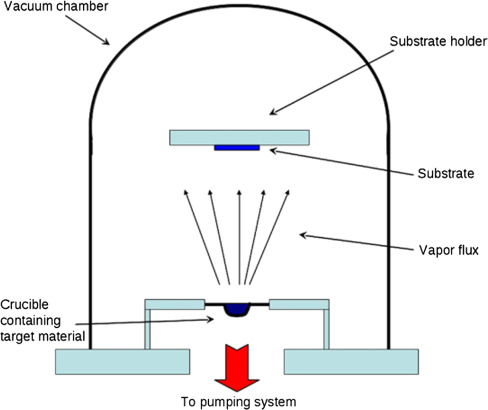

Покрытие методом испарения

Напыление — это распространенный метод, который использует термическое испарение для нанесения тонких пленок на поверхности в вакуумной среде. Он начинается с нагревания материала покрытия. Это заставляет его испаряться и превращаться в пар.

В вакуумной камере пар движется по прямой линии к поверхности. Когда пар попадает на поверхность, атомы или молекулы прилипают к ней, образуя тонкую пленку. Чтобы обеспечить равномерность покрытия, такие факторы, как скорость испарения, температура подложки и давление в камере, тщательно контролируются.

Этот метод хорошо подходит для осаждения металлов. Однако его можно использовать и для других материалов. Это делает напыление полезным в различных отраслях промышленности, таких как оптика, электроника и декоративные покрытия.

Напыление покрытия

Напыление — это распространенный метод. Он использует ионизированную газовую плазму для удаления атомов из целевого материала. Затем эти атомы прилипают к поверхности, создавая тонкую пленку.

Популярным типом этого процесса является магнетронное распыление. Он использует магниты для удержания плазмы близко к мишени, что делает его более быстрым и эффективным. Когда ионы попадают на мишень, атомы распыляются. Эти атомы перемещаются к поверхности и образуют тонкую пленку.

Преимущество метода напыления в том, что он работает со многими типами целевых материалов. Сюда входят металлы, керамика и композиты.

Напыление используется во многих областях. Оно помогает улучшить покрытия инструментов, оптические покрытия и микроэлектронику. Эта технология повышает такие качества, как твердость, износостойкость и электропроводность.

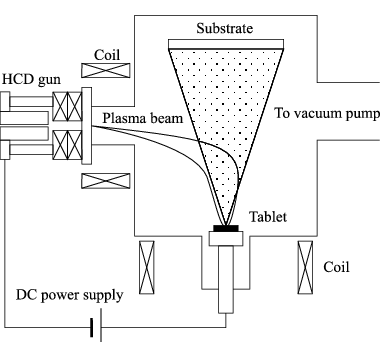

Ионное покрытие

Ионное покрытие — это особый способ покрытия поверхностей, который работает очень хорошо. Он обеспечивает надлежащее прилипание покрытия и его ровный вид. При этом методе ионы из материала покрытия попадают на поверхность подложки. Это помогает скрепить и уплотнить образующуюся пленку.

Для начала ионного осаждения в вакуумной камере создается плазма. Эта плазма превращает как материал покрытия, так и газ в ионы. Затем эти ионы на высокой скорости толкаются к подложке. Сильное воздействие помогает хорошо закрепить покрытие.

Когда ионы попадают на поверхность, они лучше распространяются. Это означает, что покрытие лучше прилипает, становится плотнее и более полно покрывает детализированные формы. Ионное покрытие можно найти во многих областях, например, в защитных покрытиях для инструментов, оптических покрытиях и декоративных отделках.

PVD (физическое осаждение из паровой фазы)

Физическое осаждение из паровой фазы (PVD) — это сложный метод, используемый в вакууме для нанесения тонких пленок. Процесс превращает твердый материал в пар. Затем он помещает этот пар в виде тонкой пленки на поверхность подложки. PVD обеспечивает точный контроль во время процесса нанесения покрытия. Это означает, что он может создавать тонкие слои, которые являются однородными и хорошо прилипают. Многие отрасли промышленности используют этот метод, например, производство полупроводников, оптических покрытий и изготовление медицинских приборов. PVD ценен для производства высококачественных тонких пленок.

Преимущества вакуумного покрытия

Вакуумное напыление имеет много преимуществ. Этот процесс обеспечивает большую точность и равномерное размещение тонких пленок. Он производит покрытия, которые действительно хорошо прилипают, что позволяет поверхности служить дольше. Кроме того, вакуумное напыление происходит в чистом пространстве, что приводит к высококачественным и идеальным покрытиям для различных применений в различных областях. Возможность контролировать толщину покрытия напоминает нам о том, насколько эффективным и действенным может быть вакуумное напыление.

Превосходное качество покрытия

Одним из больших преимуществ вакуумного покрытия является то, что оно позволяет получать очень качественные покрытия. Это возможно, поскольку вакуумная камера создает контролируемое пространство. В этом пространстве нет загрязняющих веществ, которые могли бы повредить покрытию.

Без воздуха и других газов процесс нанесения покрытия становится чище и ровнее. Это приводит к получению очень однородных, прочных покрытий с превосходной отделкой поверхности. Вакуумное напыление также позволяет производителям тщательно контролировать толщину покрытия. Это позволяет им изменять свойства покрытия в соответствии с конкретными потребностями.

Этот контроль очень важен в таких отраслях, как оптика и электроника. В этих областях даже крошечные дефекты покрытия могут повлиять на работу оборудования. Кроме того, вакуумное напыление позволяет наносить слои различных материалов в одной камере. Это помогает создавать сложные покрытия со специальными характеристиками.

Precision

Точность — ключевая характеристика вакуумного покрытия. Она жизненно важна в отраслях, где требуется высокая точность, даже на микроскопическом уровне. Вакуумное покрытие дает производителям большой контроль над процессом нанесения покрытия. Они могут управлять такими важными факторами, как толщина покрытия, однородность и состав, чтобы соответствовать строгим требованиям.

Этот тип точности особенно важен в таких отраслях, как полупроводники. Здесь крошечные изменения, даже на уровне нанометров, могут влиять на работу устройств. Вакуумное покрытие позволяет проектировать сложные узоры и структуры очень точно. Это помогает создавать более мелкие электронные детали, которые по-прежнему хорошо работают.

Преимущества этой точности также применимы к медицинским устройствам. Она помогает создавать поверхности, безопасные для тела, покрытия, выделяющие лекарственные препараты, и имплантаты, обладающие определенными свойствами. Вакуумное покрытие позволяет производителям достигать высокого уровня точности и последовательности. Это делает его важнейшим инструментом для продвижения инноваций.

Экологические преимущества

В то время, когда устойчивость очень важна, вакуумное покрытие является более экологичным выбором, чем традиционные методы покрытия. В отличие от старых методов, вакуумное покрытие обычно использует меньше вредных химикатов. Это снижает риск вредных выбросов и отходов. Кроме того, вакуумное покрытие делает продукты более долговечными и долговечными. Это означает, что вам не придется менять их так часто, что сокращает отходы.

Эти покрытия работают как химический барьер. Они защищают базовый материал от повреждающих элементов и помогают ему служить дольше. Более длительный срок службы означает, что используется меньше сырья и требуется меньше энергии для производства. Это помогает снизить общий углеродный след. Вакуумная технология также помогает окружающей среде, уменьшая выбросы вредных веществ в воздух.

Роль вакуумных насосов в вакуумном покрытии

Вакуумный насос является критически важным компонентом в процессе вакуумного покрытия. Он отвечает за создание и поддержание среды низкого давления, необходимой для осаждения материалов. Без надежной вакуумной системы весь процесс нанесения покрытия будет поставлен под угрозу, что приведет к получению некачественных пленок или даже к отказу от покрытия.

Вакуумные насосы помогают добиться высококачественных покрытий за счет:

Поддержание высокого уровня вакуума: высокопроизводительные насосы гарантируют, что в вакуумной камере будет поддерживаться низкое давление, необходимое для оптимального осаждения.
Снижение загрязнения: вакуумные насосы, откачивая газы и примеси из камеры, предотвращают загрязнение, которое может отрицательно повлиять на процесс нанесения покрытия.
Улучшение адгезии покрытия: постоянное и стабильное вакуумное давление обеспечивает лучшую адгезию материала покрытия к подложке.

Как выбрать правильный вакуумный насос для вашего процесса нанесения покрытия

Для обеспечения оптимальной производительности процесса вакуумного покрытия выбор правильного вакуумного насоса имеет решающее значение. Учитывайте тип наносимого покрытия, размер подложки и необходимый тип насоса. Для достижения желаемых результатов для различных покрытий могут потребоваться различные технологии насосов. Размер и масштаб вашего производства будут влиять на требования к производительности и скорости насоса. Тип насоса должен соответствовать требованиям вашего процесса нанесения покрытия, будь то термическое испарение, напыление или химическое осаждение из паровой фазы. Понимая эти факторы, вы можете выбрать вакуумный насос, который максимизирует эффективность и производительность при нанесении покрытий.

Тип покрытия

Тип покрытия, которое вы хотите использовать, очень важен при выборе вакуумного насоса. Различные материалы покрытия обладают особыми качествами, которые влияют на выбор насоса. Например, если вы используете распыление, которое требует более низких давлений, чем испарение, вам нужен насос, который может достигать этих низких уровней давления.

Кроме того, если в вашем процессе нанесения покрытия используются реактивные газы, вы должны убедиться, что насос может работать с этими газами. Некоторые насосы могут плохо работать с едкими или реактивными газами. Это может повредить насос или повредить покрытие.

Очень важно понимать, что требуется для вашего материала покрытия и процесса. Таким образом, вы сможете выбрать насос, который прослужит дольше и поможет вам получить покрытия хорошего качества.

Размер и масштаб

Размер и масштаб вашей операции по вакуумному покрытию очень важны для выбора правильного насоса. Для небольших операций или исследовательских работ могут быть достаточно небольших вакуумных насосов с более низкими скоростями. Эти насосы портативны и потребляют меньше энергии, что хорошо подходит для небольших вакуумных камер и коротких производственных циклов.

С другой стороны, более крупные операции требуют больше мощности от своих вакуумных насосов. При использовании больших вакуумных камер или работе с большими объемами материала вам нужны насосы, которые могут качать быстрее и иметь большую производительность. Это помогает поддерживать правильный уровень вакуума.

Если вы не выберете достаточно мощный насос, вы можете столкнуться с длительными простоями. Это снизит производительность и может нанести вред качеству покрытия. В конечном итоге это навредит вашей производительности и прибыли.

Тип насоса

При выборе вакуумного насоса для вашего процесса нанесения покрытия, понимание различных типов насосов имеет решающее значение. Сухие насосы идеально подходят для применений, требующих смазывания, в то время как роторные пластинчатые насосы предлагают экономически эффективные решения. Спиральные насосы надежны для общего использования, а турбомолекулярные насосы превосходны в условиях высокого вакуума. Криогенные и диффузионные насосы подходят для достижения сверхвысоких уровней вакуума. Каждый тип насоса имеет свои уникальные сильные стороны и выбирается на основе конкретных требований процесса нанесения покрытия. Рассматривая такие факторы, как желаемый уровень вакуума, скорость откачки и потребности в обслуживании, вы можете выбрать наиболее подходящий тип насоса для повышения эффективности вашей операции по нанесению вакуумного покрытия.

Вакуумные насосы Vacculex удовлетворяют самые разные потребности: от небольших систем нанесения покрытий до крупномасштабных промышленных процессов, обеспечивая гибкость и индивидуальные решения.

Вакуумные насосы Vacculex: обеспечение надежности и эффективности при вакуумном покрытии

Когда дело доходит до выбора вакуумного насоса для вакуумного покрытия, вакуумные насосы Vacculex выделяются благодаря своей исключительной производительности и энергоэффективности. Вот почему:

Высокая эффективность: насосы Vacculex обеспечивают постоянный уровень вакуума, гарантируя качество и надежность процесса нанесения покрытия. Независимо от того, для мелкосерийного применения или для крупных промышленных машин, эти насосы обеспечивают необходимое всасывание для поддержания оптимального уровня давления.
Энергоэффективность: насосы Vacculex потребляют меньше энергии, что снижает эксплуатационные расходы без ущерба для производительности.
Длительная надежность: насосы Vacculex рассчитаны на длительный срок службы, их компоненты просты в обслуживании и имеют длительный срок службы, что сокращает время простоя и затраты на техническое обслуживание.
Универсальность: Независимо от того, нужен ли вам пластинчато-роторный насос, сухой насос или спиральный насос, Vacculex предлагает широкий ассортимент насосов, подходящих для различных технологий вакуумного нанесения покрытий.
Инновационные особенности: вакуумные насосы Vacculex, оснащенные новейшими технологиями, отличаются шумоподавлением, улучшенной герметизацией и усовершенствованными системами фильтрации, что обеспечивает сверхчистую вакуумную среду, улучшающую результаты нанесения покрытий.

Заключение

В заключение, понимание того, как работает вакуумное покрытие, может изменить производство. Вакуумное покрытие обеспечивает лучшее качество и точность. Оно также имеет преимущества для окружающей среды. Выбор правильного вакуумного насоса является ключом к успешному нанесению покрытий. Вакуумные насосы Vacculex известны своей надежностью и эффективностью при вакуумном покрытии. С помощью методов вакуумного покрытия вы можете хорошо покрывать многие различные материалы. Чтобы улучшить покрытие, подумайте о добавлении методов вакуумного покрытия и насосов для повышения ваших отраслевых стандартов. Для получения расценок или вопросов свяжитесь с нами для получения экспертной помощи.
